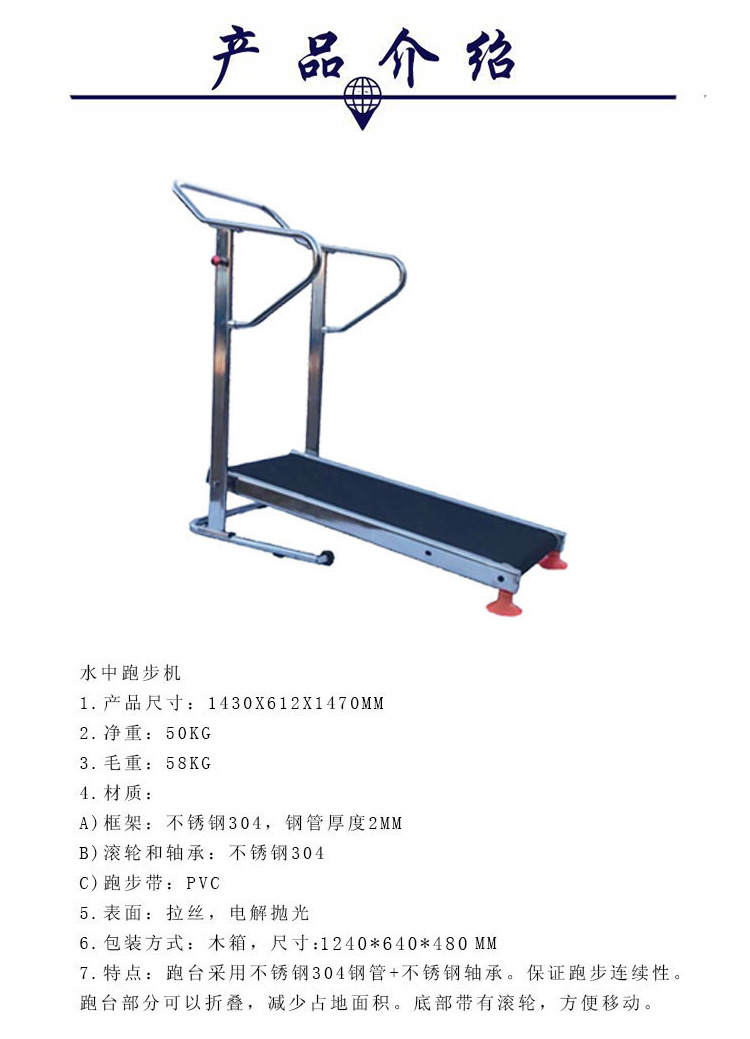

　　本实用新型公开了一种水中跑步机，属于跑步机技术领域；包括底座，底座的一侧连接有支架，支架的顶端连接有手扶杆；脚踏架主体，脚踏架主体设置在底座的上方并与底座的一端相铰接；若干辊轴，辊轴转动连接于脚踏架主体上；辊轴间隔排列设置，形成跑面。辊轴采用不锈钢材质，辊轴的表面包覆有橡胶层；还包括高度调节架，高度调节架的顶端与脚踏架主体一端相铰接；底座上连接有多个固定卡，高度调节架的底端与固定卡可拆卸连接；手扶杆连接有转轴，转轴通过轴承与支架转动连接。本装结构简单，不需要外部电机驱动，成本相对较低、无漏电风险

　　九游官网app

　　(19)中华人民共和国国家知识产权局 (12)实用新型专利 (10)授权公告号 CN 215653658 U (45)授权公告日 2022.01.28 (21)申请号 0.2 (22)申请日 2021.09.27 (73)专利权人 中国人民解放军火箭军广州特勤 疗养中心 地址 510550 广东省广州市白云区广州大 道北1849号 (72)发明人 张明君熊毅张玉银王伟 鲁华山邓海凌胡琢雅张玉旋 (74)专利代理机构 济南克雷姆专利代理事务所 (普通合伙) 37279 代理人 张祥明 (51)Int.Cl. A63B 22/20 (2006.01) 权利要求书1页 说明书4页 附图4页 (54)实用新型名称 水中跑步机 (57)摘要 本实用新型公开了一种水中跑步机，属于跑 步机技术领域；包括底座，底座的一侧连接有支 架，支架的顶端连接有手扶杆；脚踏架主体，脚踏 架主体设置在底座的上方并与底座的一端相铰 接；若干辊轴，辊轴转动连接于脚踏架主体上；辊 轴间隔排列设置，形成跑面。辊轴采用不锈钢材 质，辊轴的表面包覆有橡胶层；还包括高度调节 架，高度调节架的顶端与脚踏架主体一端相铰 接；底座上连接有多个固定卡，高度调节架的底 端与固定卡可拆卸连接；手扶杆连接有转轴，转 轴通过轴承与支架转动连接。本装结构简单，不 需要外部电机驱动，成本相对较低、无漏电风险 U 安全性高，同时还具有坡度调节功能，特别适合 8 水中环境进行康复训练使用。 5 6 3 5 6 5 1 2 N C CN 215653658 U 权利要求书 1/1页 1.一种水中跑步机，其特征在于，包括： 底座，所述底座的一侧连接有支架，所述支架的顶端连接有手扶杆； 脚踏架主体，所述脚踏架主体设置在所述底座的上方并与底座的一端相铰接； 若干辊轴，所述辊轴转动连接于所述脚踏架主体上；所述辊轴间隔排列设置，形成跑 面。 2.根据权利要求1所述的一种水中跑步机，其特征在于，所述辊轴采用不锈钢材质，所 述辊轴的表面包覆有橡胶层。 3.根据权利要求2所述的一种水中跑步机，其特征在于，所述橡胶层的表面具有若干凸 起。 4.根据权利要求1所述的一种水中跑步机，其特征在于，还包括高度调节架，所述高度 调节架的顶端与所述脚踏架主体一端相铰接；所述底座上连接有多个固定卡，所述高度调 节架的底端与所述固定卡可拆卸连接。 5.根据权利要求4所述的一种水中跑步机，其特征在于，所述高度调节架的底端开设有 第一孔，所述固定卡内部开设有槽口，固定卡截面形状呈U型，所述固定卡还开设有贯通的 第二孔，第二孔与所述槽口相贯通；第一孔与第二孔相适配；还包括连接件，所述连接件贯 穿第二孔以及第一孔，实现高度调节架与固定卡的连接。 6.根据权利要求5所述的一种水中跑步机，其特征在于，所述连接件为销轴或螺栓。 7.根据权利要求1所述的一种水中跑步机，其特征在于，所述底座的底部设置有防滑垫 脚。 8.根据权利要求1所述的一种水中跑步机，其特征在于，所述手扶杆连接有转轴，所述 转轴通过轴承与所述支架转动连接；所述转轴上套装有齿轮，所述齿轮的上方设置有限位 杆，所述限位杆的底端插接在齿轮的齿牙之间；所述限位杆与所述支架相对滑动连接；所述 限位杆套设连接有弹簧，所述弹簧与所述支架相连。 9.根据权利要求8所述的一种水中跑步机，其特征在于，所述限位杆的顶端连接有吊 环，所述吊环内部开设有通孔。 10.根据权利要求9所述的一种水中跑步机，其特征在于，所述支架开设有螺纹孔，还包 括滚花螺丝，所述滚花螺丝一端贯穿通孔螺纹连接在螺纹孔内。 2 2 CN 215653658 U 说明书 1/4页 水中跑步机 技术领域 [0001] 本实用新型属于跑步机技术领域，具体涉及一种水中跑步机。 背景技术 [0002] 水下跑步是一种锻炼方式，由于水的浮力减轻了身体受到的重力，对关节的压迫 也就随之大大减少，从而有效地减小了跑步对于腿部各个关节的损伤。水下跑步对于关节 或肌肉损伤的人来说也是一个非常适宜的恢复性锻炼措施。有不少的专业运动员就采用了 水下跑步等交叉训练方式。现有的水中跑步机，普遍都是采用防水马达驱动跑步带运转的 方式，这种方式具有如下缺点：(1)采用防水马达增加了设备制造成本；马达在水中长时间 使用存在漏电风险；(2)当前的水中跑步机的脚踏主体架与底座采用直接固定的方式，这种 结构的跑步机不能根据使用者的需求进行脚踏主体架高低位置调节，只能进行一个坡度的 训练，不能满足更高的使用需求。 实用新型内容 [0003] 为了解决现有技术中存在的问题，提供了一种水中跑步机。 [0004] 本实用新型解决其技术问题所采用的技术方案是： [0005] 本实用新型提出了一种水中跑步机，包括： [0006] 底座，所述底座的一侧连接有支架，所述支架的顶端连接有手扶杆； [0007] 脚踏架主体，所述脚踏架主体设置在所述底座的上方并与底座的一端相铰接； [0008] 若干辊轴，所述辊轴转动连接于所述脚踏架主体上；所述辊轴间隔排列设置，形成 跑面。 [0009] 所述辊轴采用不锈钢材质，所述辊轴的表面包覆有橡胶层。 [0010] 所述橡胶层的表面具有若干凸起。 [0011] 还包括高度调节架，所述高度调节架的顶端与所述脚踏架主体一端相铰接；所述 底座上连接有多个固定卡，所述高度调节架的底端与所述固定卡可拆卸连接。 [0012] 所述高度调节架的底端开设有第一孔，所述固定卡内部开设有槽口，固定卡截面 形状呈U型，所述固定卡还开设有贯通的第二孔，第二孔与所述槽口相贯通；第一孔与第二 孔相适配；还包括连接件，所述连接件贯穿第二孔以及第一孔，实现高度调节架与固定卡的 连接。 [0013] 所述连接件为销轴或螺栓。 [0014] 所述底座的底部设置有防滑垫脚。 [0015] 所述手扶杆连接有转轴，所述转轴通过轴承与所述支架转动连接；所述转轴上套 装有齿轮，所述齿轮的上方设置有限位杆，所述限位杆的底端插接在齿轮的齿牙之间；所述 限位杆与所述支架相对滑动连接；所述限位杆套设连接有弹簧，所述弹簧与所述支架相连。 [0016] 所述限位杆的顶端连接有吊环，所述吊环内部开设有通孔。 [0017] 所述支架开设有螺纹孔，还包括滚花螺丝，所述滚花螺丝一端贯穿通孔螺纹连接 3 3 CN 215653658 U 说明书 2/4页 在螺纹孔内。 [0018] 与现有技术相比，本实用新型的有益效果是： [0019] 1.本装置通过设置辊轴，利用间隔排列的辊轴形成跑面，其结构简单，利用人跑步 时产生的摩擦力主动带动辊轴的转动来实现跑步机的运行，方便快捷，且不需要外部电机 驱动，成本相对较低、无漏电风险安全性高，特别适合水中环境使用。 [0020] 2.本装置中辊轴采用不锈钢材质，在水下环境使用时，可减少锈蚀延长使用寿命； 辊轴表面包覆有橡胶层，可保证舒适性和减小噪音，同时橡胶层表面可设置有凸起，凸起可 提高摩擦力。 [0021] 3.本装置还设置有高度调节架和固定卡，利用高度调节架和不同固定卡之间的连 接，实现脚踏架主体高度调节，从而可根据用户使用需求，调整出不同的坡度，适用范围更 广。 [0022] 4.高度调节架与固定卡之间采用连接件连接的方式，连接件可以采用销轴或者螺 栓，材料易得，成本低廉，便于拆卸，在调整高度时，方便使用者操作。 [0023] 5.手扶杆与支架之间采用转动连接的方式，从而可根据脚踏架主体的坡度调整手 扶杆的倾斜角度，以便调整到最佳使用位置；本装置还设置有齿轮和限位杆，当手扶杆调整 到合适位置时，利用限位杆插接在齿轮的齿牙间完成手扶杆的定位固定；通过设置吊环，方 便工作人员拉动限位杆；同时在支架上开有螺纹孔，利用滚花螺丝穿过吊环连接在螺纹孔 中，可实现限位杆上下位置的限位，提高安全使用性。 附图说明 [0024] 本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将 变得明显和容易理解，其中： [0025] 图1是本实用新型结构示意图。 [0026] 图2是脚踏架主体以及辊轴结构俯视图。 [0027] 图3是手扶杆与转轴连接关系俯视图。 [0028] 图4是A区域结构放大示意图。 [0029] 图5是螺纹孔结构示意图。 [0030] 图6是高度调节架结构示意图。 [0031] 图7是固定卡剖视图。 [0032] 图8是辊轴以及橡胶层结构示意图。 [0033] 附图标记说明: [0034] 1底座；2支架；21螺纹孔；3手扶杆；4脚踏架主体；5辊轴；51橡胶层；6高度调节架； 61第一孔；7第一铰轴；8第二铰轴；9防滑垫脚；10固定卡；101槽口；102第二孔；11转轴；12齿 轮；13限位杆；14滑轨；15吊环；16弹簧。 具体实施方式 [0035] 下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始 至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参 考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的 4 4 CN 215653658 U 说明书 3/4页 限制。 [0036] 实施例一 [0037] 如图1‑8所示，本实施例提出的一种水中跑步机，包括： [0038] 底座1，底座1的一侧连接有支架2，支架2的顶端连接有手扶杆3； [0039] 脚踏架主体4，脚踏架主体4设置在底座1的上方并与底座1的一端相铰接；脚踏架 主体4整体呈U型，脚踏架主体4通过第二铰轴8与底座1转动连接，脚踏架主体4可通过第二 铰轴8进行旋转。 [0040] 若干辊轴5，辊轴5转动连接于脚踏架主体4上；辊轴5间隔排列设置，形成跑面。 [0041] 考虑到在水中环境使用时，底座1易出现滑动问题，安全系数低，在底座1的底部可 设置有防滑垫脚9，来提高稳定性。 [0042] 本装置利用间隔排列的辊轴5形成跑面，其结构简单，利用人跑步时产生的摩擦力 主动带动辊轴5的转动来实现跑步机的运行，方便快捷，且不需要外部电机驱动，成本相对 较低、无漏电风险安全性高，特别适合水中环境使用。 [0043] 考虑到水中环境易生锈问题，辊轴5采用不锈钢材质，可减少锈蚀；辊轴5的表面包 覆有橡胶层51，可保证舒适性和减小噪音，同时橡胶层51表面可设置有凸起511，凸起511可 提高摩擦力。 [0044] 实施例二 [0045] 继续参考附图1‑8，在实施例一的基础上，整个装置还包括高度调节架6，高度调节 架6的顶端与脚踏架主体4一端相铰接；高度调节架6通过第一铰轴7与脚踏架主体4相对转 动连接；高度调节架6可采用简单的杆状；底座1上连接有多个固定卡10，固定卡10依次间隔 排列；高度调节架6的底端与固定卡10可拆卸连接，当高度调节架6与不同的固定卡10连接 时，可调整出不同的坡度。 [0046] 上述的可拆卸连接方式为：高度调节架6的底端开设有第一孔61，固定卡10内部开 设有槽口101，固定卡10截面形状呈U型，固定卡10还开设有贯通的第二孔102，第二孔102与 槽口101相贯通；第一孔61与第二孔102相适配；还包括连接件，连接件贯穿第二孔102以及 第一孔61，实现高度调节架6与固定卡10的连接。在本实施例中，连接件可以为销轴或螺栓。 在使用时，将高度调节架6的底端插入槽口101中，使第一孔61与第二孔102对齐，然后穿入 销轴或螺栓，实现高度调节架6与固定卡10的固定连接。连接件材料易得，成本低廉，便于拆 卸，在调整高度时，方便使用者操作。 [0047] 手扶杆3连接有转轴11，转轴11通过轴承与支架2转动连接；手扶杆3与支架2之间 采用转动连接的方式，从而可根据脚踏架主体4的坡度调整手扶杆3的倾斜角度，以便调整 到最佳使用位置。 [0048] 转轴11上套装有齿轮12，齿轮12的上方设置有限位杆13，限位杆13的底端插接在 齿轮12的齿牙之间；限位杆13与支架2相对滑动连接，在支架2外壁上设置有两根滑轨14，限 位杆13可沿着滑轨14上下滑动；限位杆13套设连接有弹簧16，弹簧16与支架2相连，在本实 施例中，为了方便安装，弹簧16采用套设的方式，弹簧16的顶部与位于上层的滑轨14相连 接。 [0049] 在使用时，限位杆13在弹簧16的弹力作用下，紧紧插设在齿轮12的齿牙之间，从而 完成对齿轮12的限位，进而完成对手扶杆3的限位；当需要调整手扶杆3位置时，只需拉动限 5 5 CN 215653658 U 说明书 4/4页 位杆13上移，限位杆13底端从齿轮12齿牙之间移出，限位解除。 [0050] 限位杆13的顶端连接有吊环15，吊环15内部开设有通孔。通过设置吊环15，方便工 作人员拉动限位杆13。 [0051] 支架2开设有螺纹孔21，还包括滚花螺丝，滚花螺丝一端贯穿通孔螺纹连接在螺纹 孔21内。在使用时，当限位杆13插设在齿轮12齿牙之间时，通孔与螺纹孔21正好对齐，然后 将滚花螺丝一端贯穿通孔并拧入到螺纹孔21中，从而实现对限位杆13上下位置的限位，进 一步提高安全使用性。滚花螺丝可以采用304不锈钢手拧滚花螺丝。 [0052] 尽管已经示出和描述了本实用新型的实施例，本领域的普通技术人员可以理解： 在不脱离本实用新型的原理和宗旨的情况下可以对这些实施例进行多种变化、修改、替换 和变型，本实用新型的范围由权利要求及其等同物限定。 6 6 CN 215653658 U 说明书附图 1/4页 图1 图2 7 7 CN 215653658 U 说明书附图 2/4页 图3 图4 8 8 CN 215653658 U 说明书附图 3/4页 图5 图6 图7 9 9 CN 215653658 U 说明书附图 4/4页 图8 10 10
