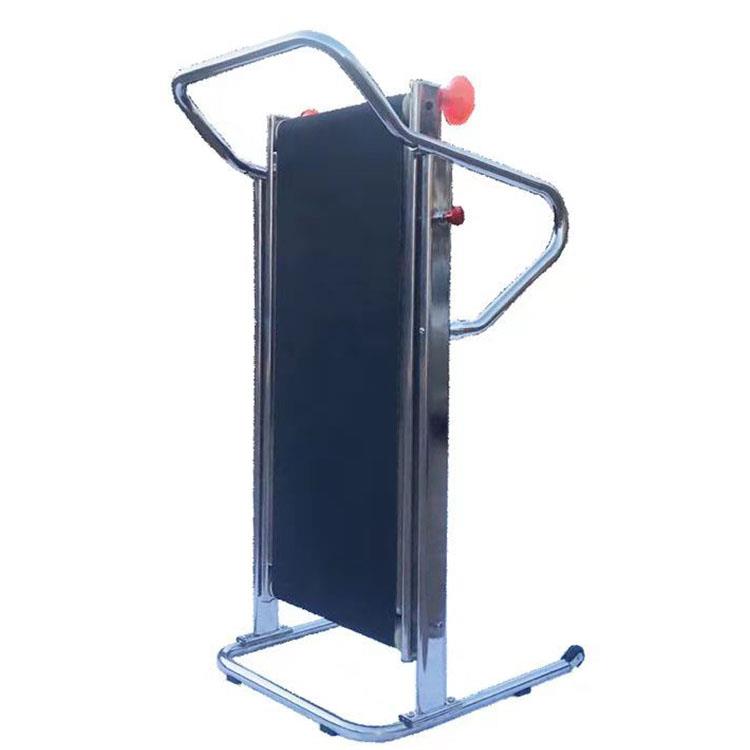

一种固定前后转动轴距离易调整的水下跑步机制造技术

　　当前位置:首页专利查询东莞泳康科技有限公司专利正文

　　本发明专利技术公开一种固定前后转动轴距离易调整使用的水下跑步机，包括有池体、跑步机、加紧机构；跑步机包括有机架、转动轮、皮带和驱动装置；加紧机构包括有加紧轮和调节组件，加紧轮上下活动式设于机架上，加紧轮位于皮带的下侧或上侧并与皮带相接触，调节组件连接于加紧轮以控制加紧轮在机架上的上下位移；如此，利用调节组件控制加紧轮的上下位移以实现加紧轮与皮带之间的接触面积调整，以实现调节皮带的松紧，恒定了机架、皮带、转、从动轮的相对位置，控制了皮带与跑步机外壳的间隙，避免了用户的脚趾陷入风险，提高了产品的安全性能，可有效避免皮带过紧摩擦力过大和皮带过松打滑的情况，有利于跑步机后续的维护和安装等操作，适用范围广。用范围广。用范围广。

　　[0001]本专利技术涉及训练器材领域技术，尤其是指一种固定前后转动轴距离易调整的水下跑步机。

　　[0002]目前，跑步是人们最常用的健身方式之一，能够增强体质，锻炼心肺功能，无需任何器械，对于场地也没有严格的要求；[0003]而且，水下跑步也是其中的一种锻炼方式，由于水的浮力减轻了身体受到的重力，对关节的压迫也就随之大大减少，从而有效地减小了跑步对于腿部各个关节的损伤，一方面来说，水下跑步对于关节或肌肉损伤的人来说也是一个非常适宜的恢复性锻炼措施，且另一方面，水的阻力大大超过空气的阻力，消耗的热量也随之大大增加，非常适合控制体脂的人士；[0004]传统的水中跑步机一般无动力驱动，无动力跑步机无需做嵌入设计，无需盖板所以无需做防夹防卷措施，但速度不可控，使用效果不佳体验感不强，适用范围太窄；[0005]有动力水下跑步机其中一种，基于皮带需要调节没法做到皮带前后位置与跑步机外壳的间隙精准控制，可能出现间隙过宽脚趾陷入和间隙过窄皮带摩擦外壳；[0006]有动力

　　1.一种固定前后转动轴距离易调整的水下跑步机，其特征在于：包括有池体及设置于池体上的跑步机、加紧机构；其中：所述跑步机包括有机架、转动轮、皮带和驱动装置，所述转动轮设置有两个并间距式设置于机架上，所述皮带绕设于两个转动轮上，所述驱动装置驱动连接于其一转动轮；所述加紧机构设置于跑步机的下侧，所述加紧机构包括有加紧轮和调节组件，所述加紧轮上下活动式设置于机架上，所述加紧轮位于皮带的下侧或上侧并与皮带相接触，所述调节组件连接于加紧轮并设置于机架的两侧，以控制加紧轮在机架上的上下位移。2.根据权利要求1所述的一种固定前后转动轴距离易调整的水下跑步机，其特征在于：所述加紧轮具有加紧轮轴，所述机架的相对两侧均设置有上下延伸设置的条形孔，所述加紧轮轴的两端分别适配于相应的条形孔并外露，所述调节组件包括有螺栓、拉框和挡板，所述拉框具有上下延伸设置的调节槽，所述加紧轮轴的两端分别伸入相应的调节槽内，所述挡板设置于机架上并位于条形孔的上侧，所述挡板上设置有止挡部，所述止挡部伸入调节槽内并位于加紧轮轴的上方，所述拉框的上端开设有连通于调节槽的螺孔，所述螺栓的头部露于机架的上端，所述螺栓的下端连接于螺孔并受限于止挡部的上端，所述拉框随螺栓的转动朝上上升或朝下下降，以联动加紧轮的上升或下降。3.根据权利要求2所述的一种固定前后转动轴距离易调整的水下跑步机，其特征在于：所述调节槽上设置有向上延伸设置的导条，所述加紧轮轴上设置有匹配导条的导孔，所述导条上设置有弹簧，所述导孔适配定位于导条上，所述弹簧的两端分别作用于加紧轮轴、调节槽上。4.根据权利要求3所述的一种固定前后转动轴距离易调整的水下跑步机，其特征在于：所述拉框呈矩形状，所述拉框包括有一体弯折设置的第一顶板、第一侧板、底板、第二侧板、第二顶板，所述第二顶板设置于第一顶板的下侧，所述调节槽形成于第一侧板、底板、第二侧板、第二顶板所围构的区域内，所述螺孔均设置于第一顶板、第二顶板上，所述导条设置于底板上。5.根...九游体育
